可视化网关
.CPcTfo7A.png)
EG3
产品概述
可视化网关是面向工业物联的智能控制中枢，支持HDMI 4K@60fps超清输出，可驱动86英寸工业大屏实现全设备状态全景监控。通过软硬件协同，提供从设备接入到可视化管控的一站式解决方案。
核心功能体系
1. 组态与显示

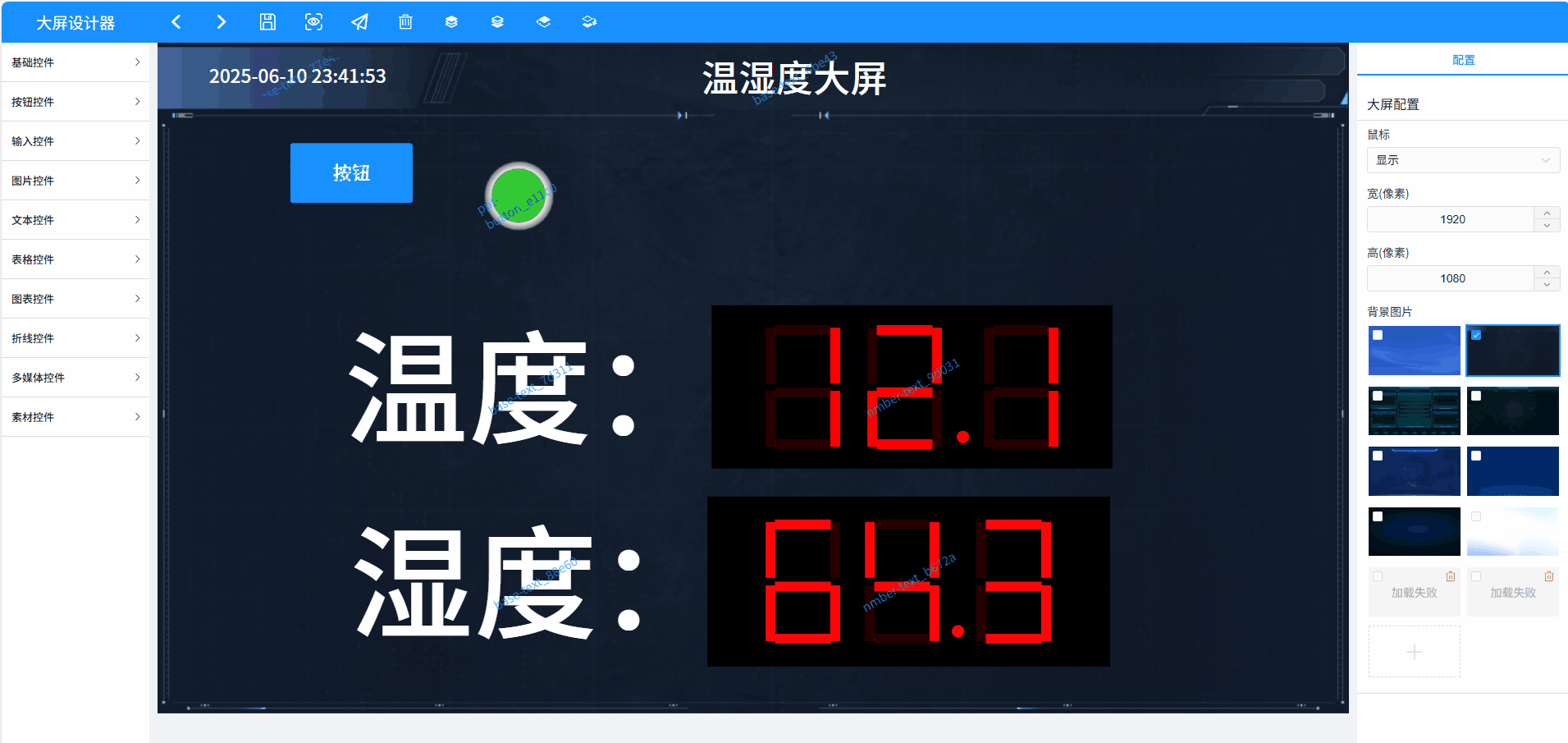

- 零代码可视化设计
- 20+预制显示控件（开关/输入/图片/图表/管道等）
- HDMI显示（4K@60fps）
- 支持音视频播放
- 支持样式控制（支持多种字体、颜色等）
- 支持一键发布到HDMI
- 仿真调试

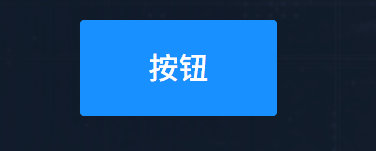

部分控件展示

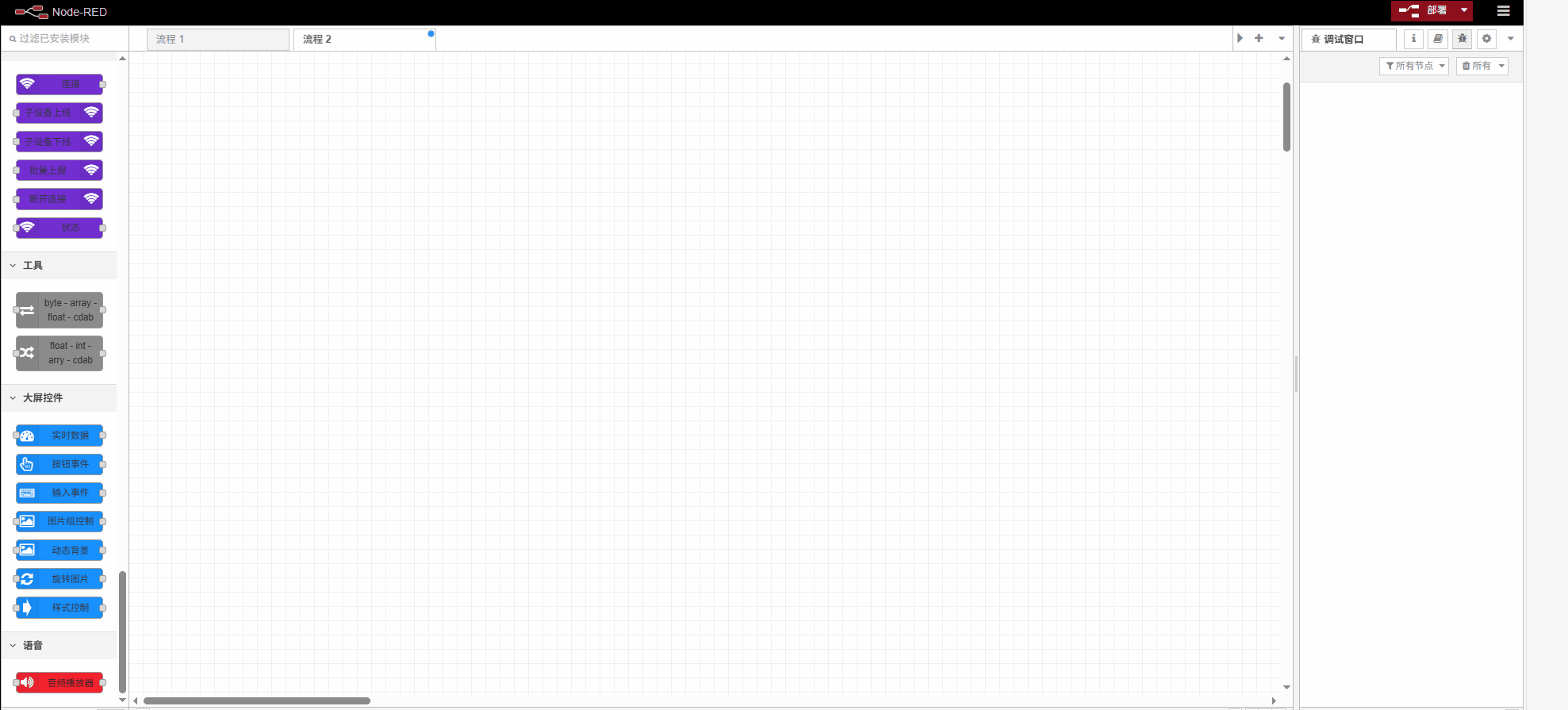

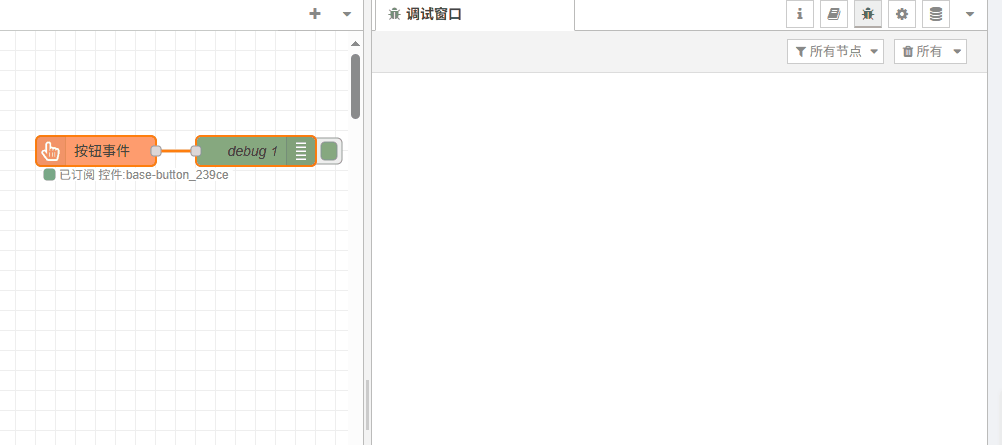

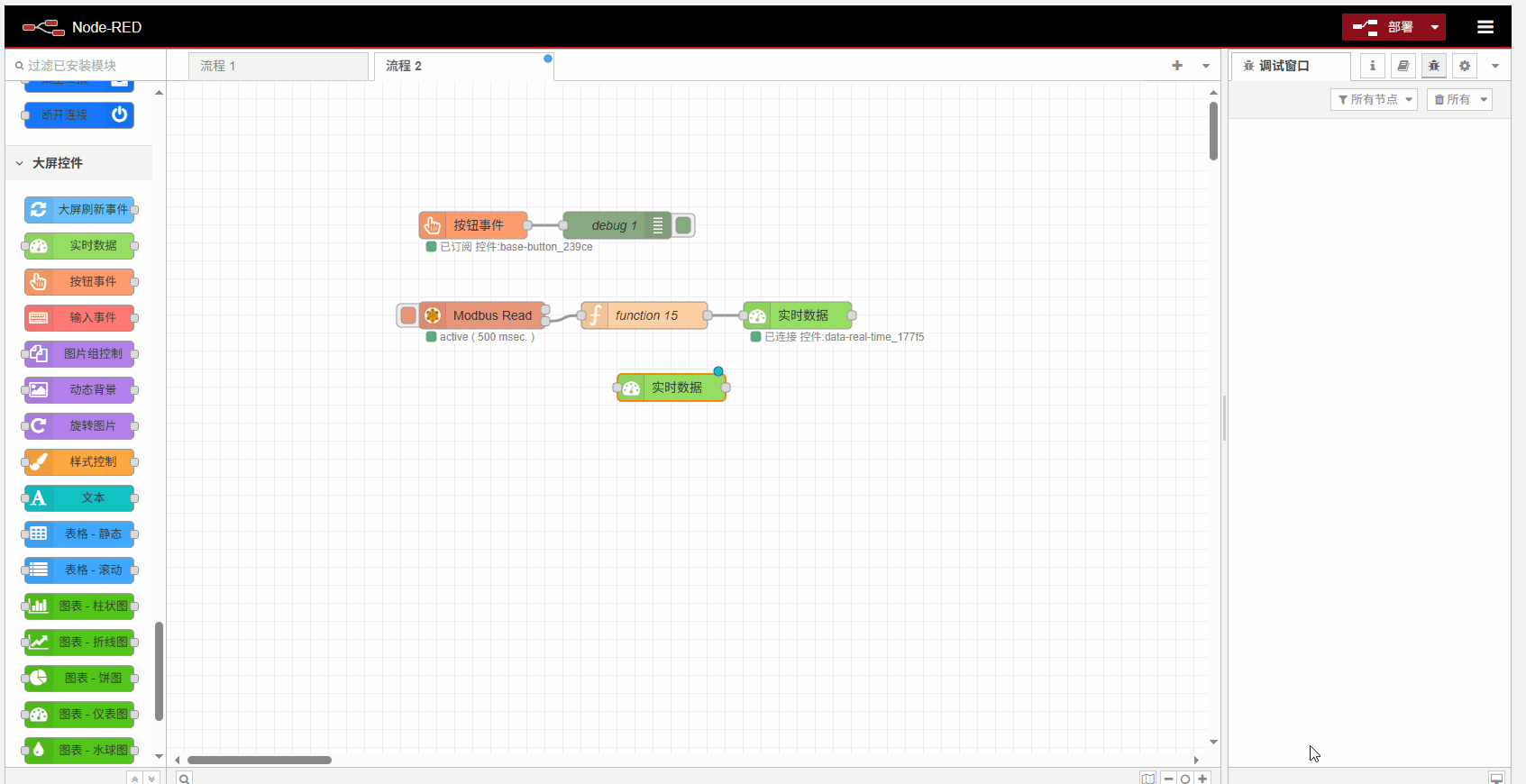

2. 规则引擎

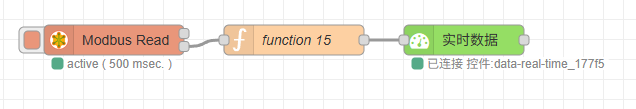

- 协议自动化控制
- 规则配置（"当温度>30℃则启动风机"）
- 内置S7、modbus等常规工业协议，可自安装其他协议，支持私有协议定制开发
- 音频自动化控制
- 支持wav音频文件上传
- 支持自动化控制播放音频（当温度>30℃，播放"温度偏高"）
- 大屏控件自动化控制
- 支持高速率控制大屏控件（当）
- 支持大屏控制样式
- 支持控件显示
- 其他显示控件支持
- 自动化存储
- 支持实时数据存储
- 支持历史数据存储
- 数据上报
- 支持MQTT、TCP、HTTP等上传数据到第三方云平台
- 支持公有云对接（目前集成联犀物联网平台）
3. 数据仓库
- 数据模型
- 自定义数据模型、字段
- 支持表格更改数据
- 支持历史存储
- 支持数据模板下载，数据导出与导入
- 支持分组
4. 硬件接口
| 参数 | EG3 | EG5（开发中） | 工业级应用场景 |
|---|---|---|---|
| 核心配置 | |||
| 内核 | Cortex-A53 | CortexTM-A55 | 多协议并行处理能力 |
| 主频 | 1.5GHz | 1.8GHz | 高速数据采集与响应 |
| 显示接口 | HDMI×1 (4K@60fps) | HDMI×1 (4K@60fps) | 车间86英寸监控大屏驱动 |
| 工业总线 | |||
| RS232 | 2路（选配） | 2路（选配） | 老式PLC设备接入 |
| RS485 | 2路 | 8路 | Modbus设备集群通信 |
| CAN | - | 1路 | 汽车制造线控系统 |
| 控制扩展 | |||
| DI | - | 2路 | 光电开关/急停信号采集 |
| DO | - | 2路 | 继电器/报警灯控制 |
| AI | - | 2路 | 4-20mA传感器信号输入 |
| AO | - | 2路 | 4-20mA输出 |
| 网络通信 | |||
| 以太网 | 100M×2 | 1000M×2 | 4G路由器 |
| 4G&SIM卡 | 1路（选配） | 1路（选配） | 偏远地区设备联网 |
| WIFI | 1路 | 1路 | 无线接入 |
| 音视频接口 | |||
| 音频 | 3.5mm+15W*2@8Ω功放 | 3.5mm+15W*2@8Ω功放 | 车间广播系统 |
| USB2.0 | 2路 | 2路 | U盘/鼠标/键盘等 |
| TYPE-C | 1路（Debug） | 1路（Debug） | 工程调试接口 |
| 存储扩展 | SD/TF卡槽 | SD/TF卡槽 | 本地数据备份 |
| 环境适应 | |||
| 工作温度 | -10~70℃ | -40~85℃ | 钢铁冶炼/冷链物流 |
| 防护等级 | IP40 | IP40 | 防尘防潮工业环境 |
| RTC | 外置RTC | 外置RTC | 离线时间运行 |
| 工作电压 | DC9-24V | DC9-24V | 宽电压工作 |
| 系统监控 | 外置硬件看门狗、温度监控 | 外置硬件看门狗、温度监控 | 防止死机 |
远程管理
- 云端访问
- 远程直接访问
- 无操作时，自动断开，关闭访问链接（更加安全）
- 升级（平台自动升级/本地升级）

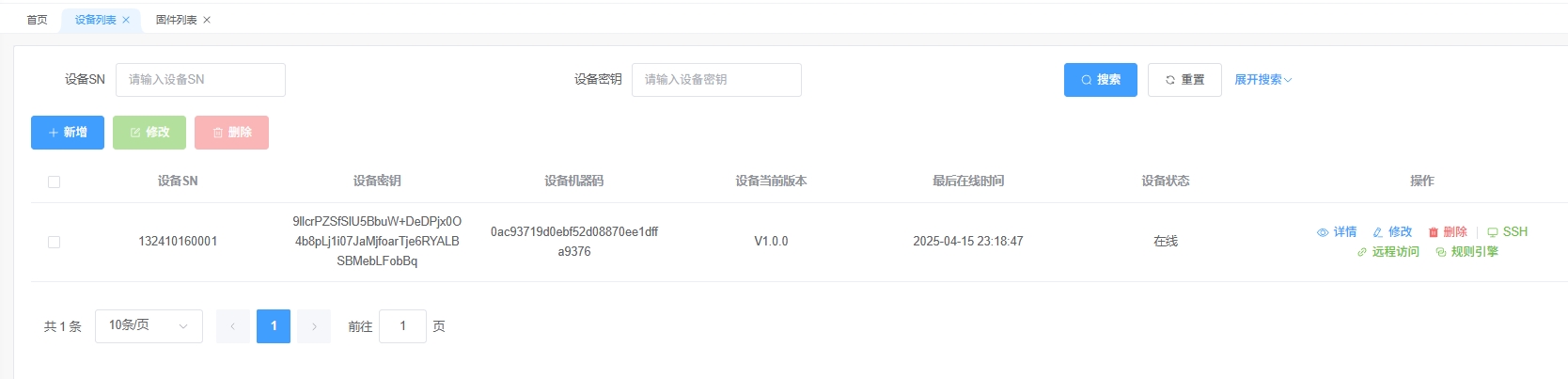

- 设备管理（多台设备进行捆绑）
典型应用场景
工业自动化
- 生产设备预测性维护
- 设备可视化看板
- 异常警告
- 语音播报
- HMI人机交互
智能家居
- 离家模式一键启闭
- 设备调控
- 语音报警
环境监测
- 传感器曲线显示
- 历史记录存储
- 环境异常报警
文档说明
- 技术参数请以最新产品手册为准
